磁選機磁系設計原則

文章出處：遠力除鐵器人氣：發表時間：2016-06-14 17:30:17【大中小】

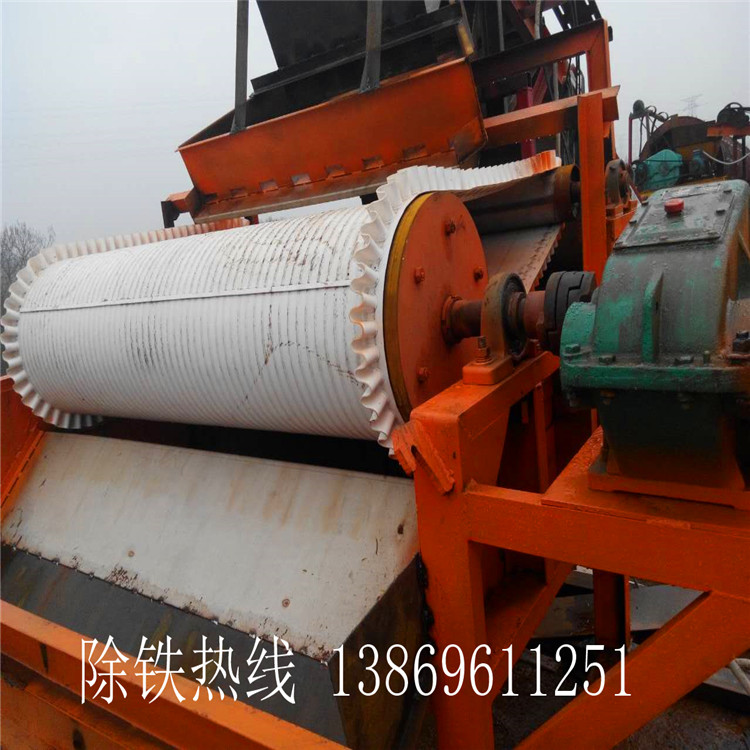

磁選機磁路部分采用五極磁系，每個磁極由鐵氧體和釹鐵硼永磁塊粘結而成，用螺釘穿過磁塊中心孔固定在磁導板上，磁導板經支架固定在筒體的軸上，磁系固定，筒體旋轉。

一、 磁選機磁系設計原則如下：
1、磁選機工作區的的磁通密度絕對值應盡可能高；
2、磁力的的徑向分量盡可能大，而切向分量盡可能減小；
3、保證磁場有足夠的的作用深度;
4、在滿足上述條件情況下，多極可以提高精礦品味。
二、 磁選機磁系設計的高度：
永磁磁選機磁系的的高度對磁選機的磁極表面的平均磁場強度有一定影響。磁系中磁極組的的截面積一定時，隨著磁極組高度的的增大，磁極組表面的的平均磁場強度增高，但當磁極組的的高度增大到一定值時，磁極組表面的的平均磁場強度增加的的幅度就減小。
三、 磁選機磁系設計的寬度
磁選機磁系的的寬度是指磁系沿圓筒軸向方向的的長度。磁系寬度不同，磁場強度沿軸向方向的的變化也不同。磁系寬度增大后，磁極上方各點的的磁場強度均有增加，因為漏磁減小。寬度小的的磁系，越靠近磁系邊緣，磁場強度越低，下降幅度很大，而寬度大的的磁系，在很大范圍內磁場是均勻的。寬的的磁系在圓筒軸向方向上的的磁場分布具有中間段高兩端低的的特性。這是因為磁系兩端有磁通散放，這種特性和磁通散放的的存在，設計磁選機的的給礦口和排礦口寬度時應加以考慮。磁系寬度決定著給礦的寬度，因而也就決定著磁選機的的處理能力。增加磁系寬度必然要增加筒長，從而提高磁選機的的處理能力。

四、 磁選機磁系設計的半徑
磁選機磁系半徑的的大小對磁選機單位筒長的處理能力有很大的的影響。隨著磁系半徑的的加大（即筒徑加大），選別工作區相應的的加長，在磁系內可安排更多的的磁極，對提高精礦品味和回收率都有所幫助的。磁系半徑加大的的結果，不僅磁極的平均磁場強度有所提高，而且選別工作區高度也有所增加。它們之間的的關系是非線性的。磁系半徑在某一范圍內增大時，磁選機處理能力的的提高幅度很顯著，繼續增大時，提高幅度就不明顯。
五、 磁選機磁系的極數：
磁選機磁系的的極數和它的結構與用途有關。這里取磁系的的磁極數為 5。
六、 磁選機磁系的包角
干選塊狀礦石用的的磁滑輪磁系包角多為 360°，筒式磁選機為 90°～180°（選出非磁性尾礦時，采用小的磁系包角，而選出磁性精礦時，采用大的的磁系包角）。
